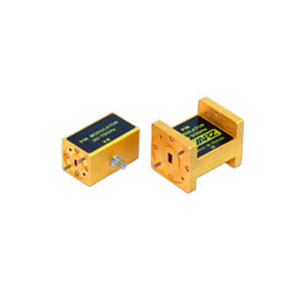

- Широкая полоса частот
- Малые потери пропускания
- Большой динамический диапазон вносимых ослаблений
- Высокое быстродействие
НАЗНАЧЕНИЕ
Модуляторы используются для получения различных видов амплитудной (в том числе импульсной) модуляции проходного сигнала в радиотехнических устройствах и системах в дециметровом, сантиметровом и миллиметровом диапазонах длин волн. Малое потребление энергии по цепям управления, современный уровень технических характеристик, высокая надежность в жестких условиях эксплуатации определяют широкое использование диодных модуляторов в радиоэлектронной аппаратуре различного назначения.
Ограничители-аттенюаторы дополнительно обеспечивают плавное управление уровнем проходящего сигнала.
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия диодных модуляторов определяется способностью p-i-n диодов, включенных в высокочастотный тракт, под действием управляющего напряжения (тока) быстро изменять свой импеданс и, тем самым, вносимое в линию передачи ослабление. При подаче на вход управления модулятора управляющего видеоимпульса соответствующей формы обеспечивается амплитудно-импульсная модуляция проходящего высокочастотного сигнала.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур: 5–40 oC
Относительная влажность воздуха: 98 %
Более жесткие условия эксплуатации оговариваются при заказе
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Диапазон частот, ГГц |
Потери пропускания, не более, дБ | Ослабление, не менее, дБ | КСВН, не более | ||
| В режиме пропускания | В режиме запирания | |||||
| Вход | Выход | |||||
| 2.249.044 | 1,0–4,0 | 2,0 | 80 | 1,8 | 1,8 | – |
| 2.249.044-01 | 4,0–8,0 | 2,5 | 80 | 1,8 | 1,8 | – |
| 2.249.040-03 | 6,0–18,0 | 2,0 | 40 | 1,8 | – | – |
| 2.249.044-02 | 8,0–12,4 | 3,0 | 80 | 2,0 | 2,0 | – |
| 2.249.044-04 | 8,0–18,0 | 3,5 | 80 | 2,2 | 2,2 | – |
| 2.249.044-03 | 12,0–18,0 | 3,0 | 80 | 2,0 | 2,0 | – |
| 2.249.047 | 17,4–26,0 | 1,3 | 40 | 1,5 | – | – |
| 2.249.048 | 25,8–37,5 | 1,5 | 40 | 1,5 | – | – |
| 2.249.049 | 37,5–53,6 | 1,8 | 30 | 1,5 | – | – |
| Модель | Тип ВЧ-соединителей | Габариты, мм | Масса, кг |
| 2.249.044 | IX P | 58x26x17 | 0,1 |
| 2.249.044-01 | IX P | 58x26x17 | 0,1 |
| 2.249.040-03 | IX P | 36x28x17 | 0,06 |
| 2.249.044-02 | IX P | 42x26x17 | 0,07 |
| 2.249.044-04 | IX P | 42x26x17 | 0,07 |
| 2.249.044-03 | IX P | 42x26x17 | 0,07 |
| 2.249.047
|
11,0×5,5 mm
волновод* |
61x30x28
|
0,22
|
| 2.249.048
|
7,2×3,4 mm
волновод |
44x24x25
|
0,13
|
| 2.249.049
|
5,2×2,6 mm
волновод |
37x22x23
|
0,07
|
| Модель | Время переключения, не более, нс | Максимальная входная мощность, Вт, рабочая/предельная |
| 2.249.044 | 10 | 0,15/0,5 |
| 2.249.044-01 | 10 | 0,2/1,0 |
| 2.249.040-03 | 10 | 0,5/1,0 |
| 2.249.044-02 | 10 | 0,35/1,0 |
| 2.249.044-04 | 10 | 0,35/1,0 |
| 2.249.044-03 | 10 | 0,5/1,0 |
| 2.249.047 | 20 | 1,0 |
| 2.249.048 | 20 | 1,0 |
| 2.249.049 | 20 | 1,0 |
Примечания:
Возможно изготовление аттенюаторов (модуляторов) с соединителями типа SMA с дюймовой резьбой вместо соединителей типа IX по ГОСТ 13317-89.
* В соответствии с ГОСТ 13317-89.
