НАЗНАЧЕНИЕ

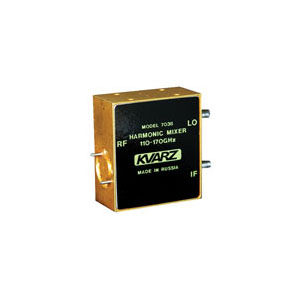

Гармониковые смесители используются для преобразования сигналов миллиметровых волн в сигналы относительно низких промежуточных частот. Предлагаемые смесители имеют встроенный диплексер для разделения сигнала гетеродина и промежуточной частоты.
В гармониковых смесителях использованы планарные линии передачи на тонкой диэлектрической подложке в Е-плоскости волновода и диоды с барьером Шоттки с балочными выводами
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Интервал рабочих температур: 5–40 oС
Относительная влажность воздуха: 98 %
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Тип волно- вода или се- чение вол- новода, мм (сигн. вход) |
Тип фланца | Диапазон частот сиг- нального входа, ГГц |
Номер гармо- ники гете- родина |
Диапазон частот ге- теродина, ГГц |
Диапазон ПЧ, ГГц |
Потери преобра- зования, дБ, макс. |
Частотная зависи- мость дБ, макс. (при постоянной мощности гетеродина) |
Мощность гетероди- на, мВт |
| 7002 | WR-28 | UG-599/U | 26,5–40 | 3 | 8,83–13,33 | 0,01–0,2 | 22 | ±2,5 | 20–40 |
| 7003 | WR-22 | UG-383/U | 33–50 | 4 | 8,25–12,5 | 0,01–0,2 | 24 | ±2,5 | 20–40 |
| 7004 | WR-15 | UG-385/U | 50–75 | 6 | 8,33–12,5 | 0,01–0,2 | 30 | ±3,0 | 20–40 |
| 7005 | WR-10 | UG-387/U-M | 75–110 | 8 | 9,37–13,75 | 0,01–0,2 | 33 | ±3,5 | 20–40 |
| 7038 | WR-6 | UG-387/U-M | 110–170 | 12 | 9,16–14,17 | 0,01–0,2 | 40 | ±5,0 | 20–40 |
| 7035 | WR-10 | UG-387/U-M | 75–110 | 3 | 25–36,7 | 0,03–1,5 | 20 | – | 5–10 |
| 7034 | WR-10 | UG-387/U-M | 75–110 | 3 | 25–36,7 | 0,03–1,5 | 20 | – | 5–10 |
| 7036 | WR-6 | UG-387/U-M | 110–170 | 4 | 27–42 | 0,01–2,0 | 26 | – | 15–30 |
| 7053 | WR-6 | UG-387/U-M | 110–170 | 4 | 27–42 | 0,01–2,0 | 26 | – | 15–30 |
| 7052 | WR-6 | UG-387/U-M | 110–170 | 2 | 55–78 | 0,01–20 | 20 | – | 7,5–20 |
| 7054 | 2,4х1,2 | ГОСТ 13317-89 | 78–118 | 2 | 39–54 | 0,03–12 | 15 | – | 7,5–20 |
Суммарная мощность на сигнальном и гетеродинном входах не более:
50 мВт для моделей 7002-7005; 7038
40 мВт для моделей 7034-7036, 7052-7054
Соединитель выхода ПЧ: SMA(f) (для модели 7054 — IX P по ГОСТ 13317-89).
Гетеродинный вход:
SMA(f) — для моделей 7002-7005, 7038;
2,4 мм(f) — для моделей 7035, 7036;
волновод WR-28 (фланец UG-599/U) — для моделей 7034, 7053;
волновод WR-15 (фланец UG-385/U) — для модели 7052;
волновод 5,2×2,6 мм (ГОСТ 13317-89) — для модели 7054.
Модели 7034,7035 используют внешнее смещение (до +8 В)
