НАЗНАЧЕНИЕ

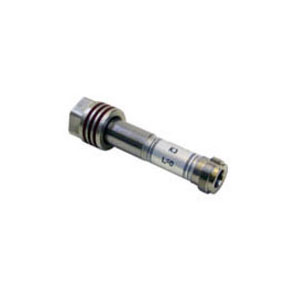

Короткозамкнутые нагрузки определяют плоскость отсчета фазы и являются образцовыми мерами модуля и фазы коэффициента отражения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Диапазон частот, ГГц |
Длина фазового
сдвигающего отрезка, мм |
Тип соединителя |
Габариты, мм |
Масса, кг |
| 2.260.205 | 0–18 | 0 | III (B, P) | ? 23×78 | 0,1 |
| 2.260.206 | 8–18 | 7,5 | III (B, P) | ? 23×80 | 0,1 |
| 2.260.206-01 | 4–8 | 12,5 | III (B, P) | ? 23×80 | 0,1 |
| 2.260.206-02 | 2–4 | 25 | III (B, P) | ? 23×80 | 0,1 |
| 2.260.207 | 0–18 | 0 | IX P | ? 14×50 | 0,05 |
| 2.260.229 | 0–18 | 0 | IX B | ? 8.6×36 | 0,05 |
| 2.260.193 | 2–18 | 4 | IX (B, P) | ? 14×68 | 0,1 |
| 2.260.193-01 | 8–18 | 7,5 | IX (B, P) | ? 14×68 | 0,1 |
| 2.260.193-02 | 4–8 | 12,5 | IX (B, P) | ? 14×68 | 0,1 |
| 2.260.193-03 | 2–4 | 25 | IX (B, P) | ? 14×68 | 0,1 |
| 468.548.007 | 0–50 | 0 | I B | ? 10×26 | 0,025 |
| 468.548.008 | 0–50 | 0 | I P | ? 10×26 | 0,025 |
Примечание: Нагрузки могут быть выполнены с соединителями типа N(m, f) и 3,5(m, f) с дюймовыми резьбами взамен соединителей типа III(B, P); IX(B, P) по ГОСТ 13317-89
