Описание и назначение

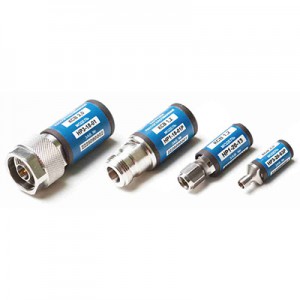

Рассогласованные нагрузки серии НР предназначены для использования в лабораторных измерениях в качестве меры отражения. Нагрузки могут применяться в качестве рабочих эталонов коэффициента отражения для проверки технических характеристик скалярных и векторныханализаторов цепей. Нагрузки серии НР, выполненные в тракте 7,0/3,04 мм, работают в диапазоне частот от 0 до 18 ГГц. Нагрузки серии НР, выполненные в тракте 3,5/1,52 мм, работают в диапазоне частот от 0 до 20 ГГц. Корпуса и гайки нагрузок изготовлены из нержавеющей стали. Центральные проводники изготовлены из закалённой бериллиевой бронзы и покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. Применённые материалы и конструкция нагрузок обеспечивают высокую стабильность параметров и малую неравномерность КСВН в диапазоне рабочих температур от -60 °C до +85 °C. По индивидуальному заказу возможно табличное описание параметров нагрузок серии НР, а также поставка нагрузок серии НР с максимальной рабочей температурой до +110 °C.
Технические параметры
| Обозначение | Соединитель |
Номи-
нальный
КСВН
|
Неравно-
мерность
КСВН
|
Диапазон
частот,
ГГц
|
Pвх*,Вт,
не более |
| НР1-18-01 | Тип III (вилка) по ГОСТ РВ 51914-2002 | 1,2 | ±0,10 | 0-18 | 2 |
| НР1-18-11 | Тип N (вилка) по ГОСТ РВ 51914-2002 | ||||
| НР1-18-01Р | Тип III (розетка) по ГОСТ РВ 51914-2002 | ||||
| НР1-18-11Р | Тип N (розетка) по ГОСТ РВ 51914-2002 | ||||
| НР2-18-01 | Тип III (вилка) по ГОСТ РВ 51914-2002 | 1,4 | ±0,17 | ||
| НР2-18-11 | Тип N (вилка) по ГОСТ РВ 51914-2002 | ||||
| НР2-18-01Р | Тип III (розетка) по ГОСТ РВ 51914-2002 | ||||
| НР2-18-11Р | Тип N (розетка) по ГОСТ РВ 51914-2002 | ||||
| НР3-18-01 | Тип III (вилка) по ГОСТ РВ 51914-2002 | 2,0 | ±0,22 | ||
| НР3-18-11 | Тип N (вилка) по ГОСТ РВ 51914-2002 | ||||
| НР3-18-01Р | Тип III (розетка) по ГОСТ РВ 51914-2002 | ||||
| НР3-18-11Р | Тип N (розетка) по ГОСТ РВ 51914-2002 | ||||
| НР1-20-03 | Тип IX вар. 3 (вилка) по ГОСТ РВ 51914-2002 | 1,2 | ±0,10 | 0-20 | 1 |
| НР1-20-13 | Тип 3,5 мм (вилка) по ГОСТ РВ 51914-2002 | ||||
| НР1-20-03Р | Тип IX вар. 3 (розетка) по ГОСТ РВ 51914-2002 | ||||
| НР1-20-13Р | Тип 3,5 мм (розетка) по ГОСТ РВ 51914-2002 | ||||
| НР2-20-03 | Тип IX вар. 3 (вилка) по ГОСТ РВ 51914-2002 | 1,4 | ±0,17 | ||
| НР2-20-13 | Тип 3,5 мм (вилка) по ГОСТ РВ 51914-2002 | ||||
| НР2-20-03Р | Тип IX вар. 3 (розетка) по ГОСТ РВ 51914-2002 | ||||
| НР2-20-13Р | Тип 3,5 мм (розетка) по ГОСТ РВ 51914-2002 | ||||
| НР3-20-03 | Тип IX вар. 3 (вилка) по ГОСТ РВ 51914-2002 | 2,0 | ±0,22 | ||
| НР3-20-13 | Тип 3,5 мм (вилка) по ГОСТ РВ 51914-2002 | ||||
| НР3-20-03Р | Тип IX вар. 3 (розетка) по ГОСТ РВ 51914-2002 | ||||
| НР3-20-13Р | Тип 3,5 мм (розетка) по ГОСТ РВ 51914-2002 |
Примечание:
* Максимальная долговременная рассеиваемая мощность по постоянному току.
ПРИМЕР ЗАКАЗА
- НР1-18-01Р Нагрузка рассогласованная тип III (розетка), номинальный КСВН 1,2
