Описание и назначение

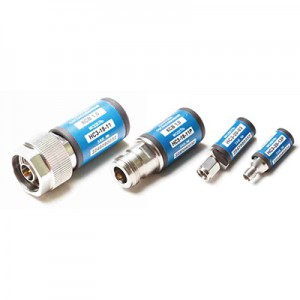

Прецизионные нагрузки серии НС3 предназначены для использования в лабораторных измерениях в качестве мер волнового сопротивления. Нагрузки могут применяться как рабочие эталоны коэффициента отражения. Нагрузки серии НС3, выполненные в тракте 7,0/3,04 мм, работают в диапазоне частот от 0 до 18 ГГц. Нагрузки серии НС3, выполненные в тракте 3,5/1,52 мм, работают в диапазоне частот от 0 до 20 ГГц. Нагрузки серии НС3, выполненные в тракте 2,4/1,042 мм, работают в диапазоне частот от 0 до 50 ГГц. Корпуса и гайки нагрузок изготовлены из нержавеющей стали. Центральные проводники изготовлены из закалённой бериллиевой бронзы и покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. Применённые материалы и конструкция нагрузок обеспечивают высокую стабильность параметров при большом количестве циклов соединений в диапазоне рабочих температур от -60 °C до +85 °C. Экранное затухание составляет не менее 100 дБ. По индивидуальному заказу возможно табличное описание параметров нагрузок, а также поставка нагрузок согласованных с максимальной рабочей температурой до +110 °C.
