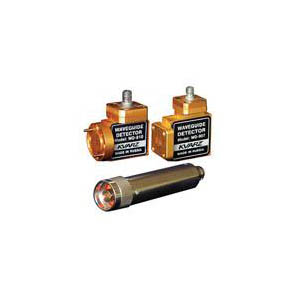

НАЗНАЧЕНИЕ
Применяются в качестве датчиков мощности и для специальных целей.
Используются в системе автоматической регулировки мощности, в генераторах
сигналов и синтезаторах частот, в приемных устройствах для выделения низкочастотной
огибающей высокочастотного сигнала, в панорамных и импульсных измерениях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
КОАКСИАЛЬНЫЕ ДЕТЕКТОРЫ
| Параметры | Тип | |
| КДК-18 (KCD-18, МЭК) | КДК-26 (KCD-26, МЭК) | |
| Диапазон частот, ГГц | 0,01–18 | 0,01–26.5 |
| Соединители: | ||
| вход* | III B | X BI |
| выход* | IX P | IX P |
| Чувствительность по напряжению при Рвх= –20 дБм, мВ/мВт: | ||
| типичная | 300 | 300 |
| минимальная | 200 | 200 |
| Неравномерность чувствительности не более, дБ | ±1 | ±1 |
| Тангенциональная чувствительность на частоте1 кГц
(полоса 40 Гц), дБм** |
–55 | –55 |
| Полоса видеосигнала (типичная), MГц*** | 10 | 10 |
| Сопротивление нагрузки (типичное), МОм | 1 | 1 |
| Максимальная входная мощность в режиме НГ, дБм | +20 | +20 |
Примечания:
* Возможно изготовление детекторов с соединителями типа N, SMA с дюймовой резьбой вместо соединителей типа III, IX по ГОСТ 13317-89
** Тангенциональная чувствительность определяется как шумовое напряжение, превышающее уровень шумов на 8 дБ (Этот параметр справочный и в реальных детекторах не измеряется).
*** При сопротивлении нагрузки 50 Ом.
ВОЛНОВОДНЫЕ ДЕТЕКТОРЫ ДЛЯ ВОЛНОВОДОВ ТИПА WR ПО СТАНДАРТАМ МЭК
| Параметры | Тип | |||
| KWD-15 | KWD-10 | KWD-08 | KWD-06 | |
| Диапазон частот, ГГц | 50–75 | 75–110 | 90–140 | 110–170 |
| Входной волновод | WR-15 | WR-10 | WR-8 | WR-6 |
| Тип фланца * | UG-385/U | UG-387/U-M | UG-387/U-M | UG-387/U-M |
| Чувствительность по напряжению, при Рвх= –20 дБм, мВ/мВт: | ||||
| типичная | 2000 | 1500 | 1200 | 500 |
| минимальная | 1000 | 700 | 500 | 300 |
| Неравномерность чувствительности
(типовая) не более, дБ |
±1,5 | ±3,0 | ±3,0 | ±3,0 |
| Тангенциальная чувствительность на частоте 1 кГц (в полосе 40 Гц), дБм** | –50 | –45 | –42 | –42 |
| Типичная видеополоса, МГц*** | 10 | 10 | 10 | 10 |
| Типичное сопротивление нагрузки,МОм | 1 | 1 | 1 | 1 |
| Максимальная входная мощность(в режиме НГ), дБм | +14 | +14 | +14 | +14 |
| Параметры | Тип | |||
| KWD-42 | KWD-28 | KWD-22 | KWD-19 | |
| Диапазон частот, ГГц | 18–26,5 | 26,5–40 | 33–50 | 40–60 |
| Входной волновод | WR-42 | WR-28 | WR-22 | WR-19 |
| Тип фланца * | UG-595/U | UG-599/U | UG-383/U | UG-383/U |
| Чувствительность по напряжению, при Рвх= –20 дБм, мВ/мВт: | ||||
| типичная | 4000 | 3500 | 3000 | 2500 |
| минимальная | 2500 | 2000 | 1500 | 1200 |
| Неравномерность чувствительности (типовая) не более, дБ | ±1,5 | ±1,5 | ±1,5 | ±1,5 |
| Тангенциальная чувствительность на
частоте 1 кГц (в полосе 40 Гц), дБм** |
–55 | –55 | –50 | –50 |
| Типичная видеополоса, МГц*** | 10 | 10 | 10 | 10 |
| Типичное сопротивление нагрузки, МОм | 1 | 1 | 1 | 1 |
| Максимальная входная мощность (в режиме НГ), дБм | +14 | +14 | +14 | +14 |
Примечания:
* Выходной соединитель типа SMA(m)
** Тангенциальная чувствительность определяется как входное напряжение, превышающее уровень шумов на 8 дБ (Этот параметр справочный и в реальных детекторах не измеряется).
*** При сопротивлении 50 Ом.
ВОЛНОВОДНЫЕ ДЕТЕКТОРЫ ДЛЯ ВОЛНОВОДОВ ПО ГОСТ 13317-89
| Параметры | Тип | |||||
| KДВ-26 | KДВ-37 | KДВ-53 | KДВ-78 | KДВ-118 | KДВ-178 | |
| Диапазон частот, ГГц | 17,44–25,86 | 25,86–37,5 | 37,5–53,57 | 53,57–78,33 | 78,33–118,1 | 118,1–178,4 |
| Входной волновод*, мм | 11×5,5 | 7,2×3,4 | 5,2×2,6 | 3,6×1,8 | 2,4×1,2 | 1,6×0,8 |
| Чувствительность по напряжению, при Рвх= –20 дБм, мВ/мВт: | ||||||
| типичная | 4000 | 3500 | 3000 | 2000 | 1500 | 500 |
| минимальная | 2500 | 2000 | 1500 | 1000 | 700 | 300 |
| Неравномерность чувствительности
(типовая) не более, дБ |
±1,5 | ±1,5 | ±1,5 | ±1,5 | ±3,0 | ±3,0 |
| Тангенциальная чувствительность на частоте 1 кГц (в полосе 40 Гц), дБм** | –55 | –55 | –50 | –50 | –45 | –42 |
| Типичная видеополоса, МГц*** | 10 | 10 | 10 | 10 | 10 | 10 |
| Типичное сопротивление нагрузки, МОм | 1 | 1 | 1 | 1 | 1 | 1 |
| Максимальная входная мощность (в режиме НГ), дБм | 14 | 14 | 14 | 14 | 14 | 14 |
Примечания:
* Выходной соединитель типа IX(P), может быть определен заказчиком.
** Тангенциальная чувствительность определяется как входное напряжение, превышающее уровень шумов на 8 дБ (Этот параметр справочный и в реальных детекторах не измеряется).
*** При сопротивлении 50 Ом.
