НАЗНАЧЕНИЕ

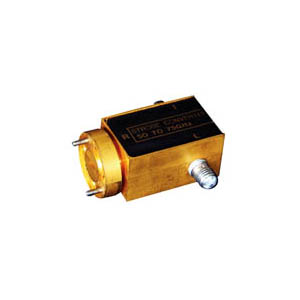

Разработаны для преобразования сигналов мм-диапазона 26,5–170 ГГц в диапазон относительно низких промежуточных частот 0–1 ГГц.
Используются в системах синхронизации и стабилизации частоты синтезаторов
мм-диапазона, в качестве входных устройств широкого класса радиоизмерительного оборудования: амплифазометров, анализаторов цепей, частотомеров и др.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Интервал рабочих температур: 5–40 oС
Относительная влажность воздуха: 98 %
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики | 7025 | 7026 | 7027 | 7028 | 7029 | 7030 |
| Тип волновода | WR-28 | WR-22 | WR-19 | WR-15 | WR-10 | WR-6 |
| Диапазон частот: | ||||||
| СВЧ сигнала, ГГц | 26,5–40 | 33–50 | 40–60 | 50–75 | 75–110 | 110–170 |
| гетеродина, ГГц | 1–12 | 1–12 | 1–12 | 1–12 | 1–12 | 3–12 |
| ПЧ, МГц | 1–800 | 1–800 | 1–800 | 1–800 | 1–800 | 1–1000 |
| Потери преобразования*, дБ: | ||||||
| 10й гармоники | 30 | 30 | 30 | 35 | 50 | — |
| 20й гармоники | 35 | 35 | 35 | 40 | 55 | 55 |
| 30й гармоники | — | — | — | — | — | 60 |
| Уровень мощности гетеродина,мВт | 50–200 | 50–200 | 50–200 | 50–200 | 50–200 | 50–200 |
| Уровень мощности гармоник гетеродина на СВЧ входе, мВт |
10-3 |
10-3 |
10-3 |
10-3 |
10-3 |
10-3 |
| Типы соединителей гетеродинного
входа и выхода ПЧ |
SMA(f) |
SMA(f) |
SMA(f) |
SMA(f) |
SMA(f) |
SMA(f) |
| Габариты, мм | 36x29x29 | 36x29x29 | 36x29x29 | 36x19x19 | 36x19x19 | 38x34x19,1 |
| Масса, г | 50 | 40 | 40 | 40 | 35 | 50 |
Примечание:
* Мощность СВЧ-сигнала 0,1 мВт, мощность гетеродина 100 мВт, RПЧf=1 кOм, fПЧ=10 MГц
