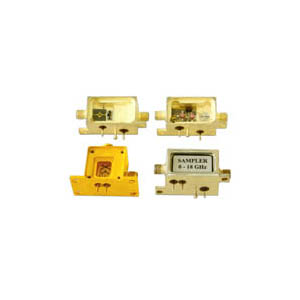

НАЗНАЧЕНИЕ
Разработаны для преобразования СВЧ-сигналов диапазона 0–40 ГГц в диапазон относительно низких промежуточных частот 0–1 ГГц.
Используются в качестве входных устройств радиоизмерительной аппаратуры:
стробосциллографов, фазометров, анализаторов цепей, частотомеров и др.; в системах синхронизации и стабилизации частоты СВЧ-генераторов, гетеродинов, синтезаторов частот.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Интервал рабочих температур: 5–40 oС
Относительная влажность воздуха: 98 %
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Одноканальные | Двухканальные | ||||
| 7020 | 7021 | 7022 | 7023 | 7024 | |
| Диапазон частот: | |||||
| СВЧ-сигнала, ГГц | 0-18 | 0-26 | 0-40 | 0-18 | 0-40 |
| гетеродина, ГГц | 0,1-0,4 | 0,5-8 | 1-6 | 0,06-0,15 | 1-6 |
| ПЧ, МГц | 0-50 | 0-800 | 0-1000 | 0-30 | 0-1000 |
| Потери преобразования, дБ | 30-40 | 25-30 * | 30-40 * | 30-40 | 30-40 * |
| Неравномерность потерь преобразования (при fr=Const), дБ |
±3 |
±3 * |
±1,5 * |
— |
±1,5 * |
| КСВН СВЧ-входа | 3 | 3 | 3 | 3 | 3 |
| Уровень мощности гетеродина,мВт | 0,1-10 | 100-200 | 100-200 | 0,1-5 | 150-250 |
| Уровень мощности гармоник гетеродина на СВЧ-входе, дБм |
-40 |
-30 |
-30 |
-35 |
-30 |
| Тип соединителей сигнального и гетеродинного входов |
IX P** |
IX P** |
IP ** |
IX P ** |
IP ** |
| Габариты, мм | 44x24x21 | 28x28x19 | 38x36x20 | 74x60x20 | 85x47x35 |
| Масса, г | 60 | 35 | 60 | 300 | 450 |
Примечания:
* При мощности СВЧ-сигнала – 0.1 мВт, RПЧ=1 кОм, fПЧ=10 МГц
40 мВт для моделей 7034-7036, 7052-7054
Соединитель выхода ПЧ: SMA(f) (для модели 7054 — IX P по ГОСТ 13317-89).
Гетеродинный вход:
** Преобразователи могут быть поставлены с соединителями типа SMA(f) с дюймовыми резьбами вместо соединителей типа IX P по ГОСТ 13317-89.
