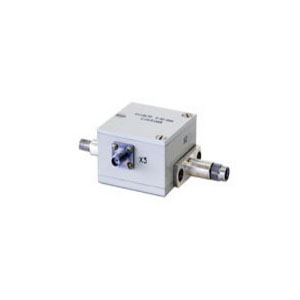

НАЗНАЧЕНИЕ
Предназначены для подачи напряжений постоянного тока через центральный проводник коаксиальной линии к устройствам, подлежащих измерению.
Применяются в анализаторах цепей и сигналов, генераторах сигналов и при исследовании различных схем в СВЧ-диапазонах.
Принцип действия основан на ферромагнитном резонансе в ферритовых резонаторах.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур: 5–40 oC
Относительная влажность воздуха: 98 %
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Диапазон частот, ГГц |
КСВН | Вносимые потери, дБ |
Величина постоянного напряжения, В |
Величина постоянного тока, A |
СВЧ соединитель | Габариты, мм | Масса, кг |
| 2.260.089 | 1–10 | 1,35 | 1,5 | 2 | 0,05 | IX (B, P) | 91×50,5×29,5 | 0,3 |
| 2.260.088 | 2–18 | 1,35 | 1,5 | 40 | 0,3 | IX (B, P) | 91×50,5×29,5 | 0,3 |
| 2.260.088-01 | 2–18 | 1,35 | 1,5 | 40 | 0,3 | III (B, P) | 80×50,5×35 | 0,4 |
Примечание: Возможна поставка фильтров питания с соединителями типа 3,5 (m, f) мм c дюймовыми резьбами вместо соединителей типа IX (B, P) по ГОСТ 13317-89
